分類
1. 主要用于電線電纜的絕緣或護套擠出
2. 技術(shù)參數(shù)：
機型 | EXT-70x25Dmm | EXT-75x25Dmm | EXT-80x25Dmm | EXT-90x25Dmm | EXT-100x25Dmm | EXT-120x25Dmm | EXT-150x25Dmm | EXT-180x25DAmm | EXT-200x25Dmm | |

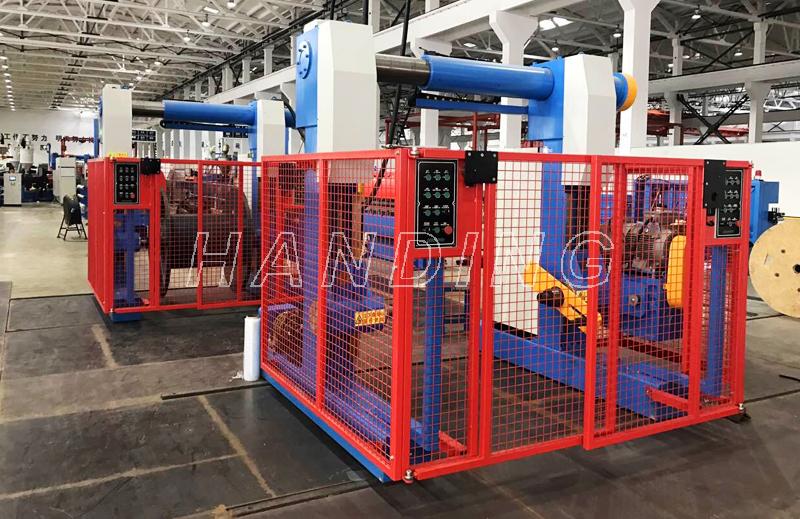

收放線型式 | 端軸式或龍門行走式 | |||||||||
放線線軸 | Φ1250mm | Φ2000mm | Φ2000mm | Φ2500mm | Φ2500mm | Φ2500mm | Φ3150mm | Φ3150mm | Φ4150mm | |
張力牽引 | 500kg | 500kg | 500kg | 800kg | 800kg | 800kg | 3200kg | 3200kg | 3200kg | |
螺桿直徑 | Φ70mm | Φ75mm | Φ80mm | Φ90mm | Φ100mm | Φ120mm | Φ150mm | Φ180mm | Φ200mm | |
螺桿長徑比 | 25:1 BM | 25:1 BM | 25:1 BM | 25:1 BM | 25:1 BM | 25:1 BM | 25:1 BM | 25:1 BM | 25:1 BM | |
押出量 | 300kg/hr | 300kg/hr | 350kg/hr | 450kg/hr | 550kg/hr | 800kg/hr | 1200kg/hr | 1300kg/hr | 1600kg/hr | |
主機功率 | 45Kw | 55 Kw | 90Kw | 110Kw | 132Kw | 132Kw | 250Kw | 250Kw | 315Kw | |
出線范圍 | 5-25mm | 5-30mm | 16-35mm | 16-50mm | 20-80mm | 30-80mm | 50-140mm | 30-140mm | 35-200mm | |
牽引機型 | 履帶式 | |||||||||
牽引力度 | 800Kg | 1250Kg | 1250Kg | 1250Kg | 1600Kg | 2000Kg | 3200Kg | 3200Kg | 3200Kg | |
冷卻裝置 | 單層U型水槽 | |||||||||
水槽長度 | 20米(前4米后16米) | 22米(前4米后18米) | 24米(前4米后20米) | 32米(前4米后28米) | ||||||
水槽規(guī)格 | 250X230X2 | 250X230X2 | 250X230X2 | 250X230X2 | 280X230X2 | 280X250X2 | 380*400*2.5 | 380*400*2.5 | 400X360X2.5 | |
收線盤規(guī)格 | Φ1250 | Φ2000 | Φ2000 | Φ2500 | Φ2500 | Φ2500 | Φ3150 | Φ3150 | Φ4150 | |
牽引速度 | 2.3-100 m/min | 2.3-100m/min | 2.3-100m/min | 2.3-100m/min | 2.3-100m/min | 2.3-100m/min | 5-100m/min | 5-100m/min | 0-100m/min | |
3. 布置圖：
