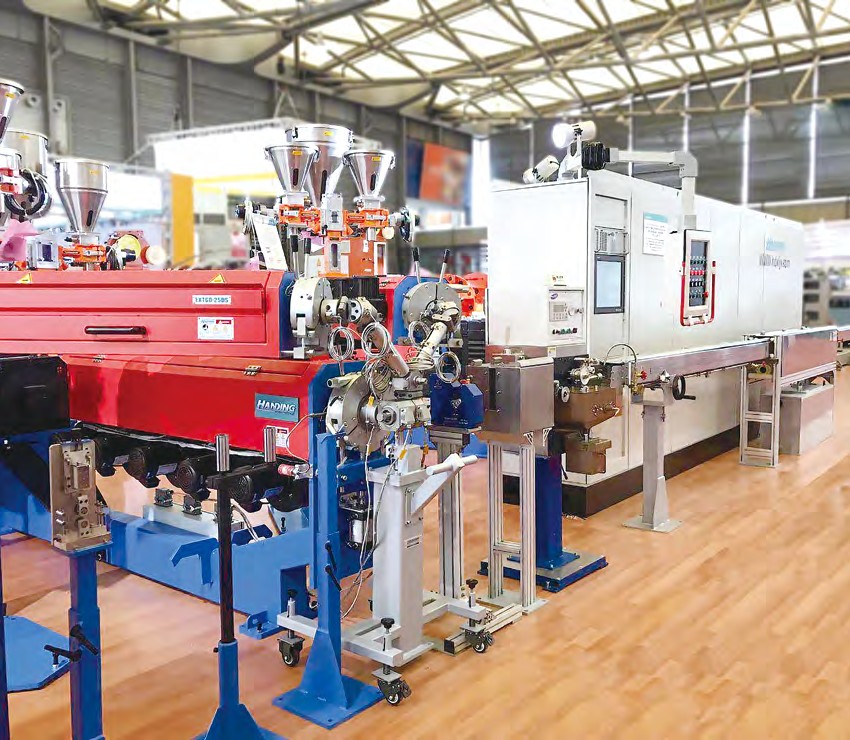

EXT70-120 尼龍雙層、三層共擠擠出機 串?dāng)D (2+1、PVC+ 色條）+ 尼龍
EXT70-120尼龍雙層、三層共擠擠出機 串?dāng)D (2+1、PVC+ 色條）+ 尼龍
?
6mm2 以下導體生產速度可高達 1000m/min
PVC+ 尼龍共擠生產線 ( 且印字清晰 )
用途 : 適用于 PVC+ 尼龍的電線共擠擠出，為客戶提供整套設備、工藝解決方案。加工工藝條件 :
? PVC 加工溫度上限：180℃
? 尼龍加工溫度：260-270℃
? 擠出方式：PVC 與尼龍共用一個機頭擠出，尼龍與 PVC 結全強度大，尼龍厚度均勻
? 印字：尼龍表面印字清晰
? 建議生產范圍：0.5-6mm2 導體
? 尼龍厚度：0.15±0.03mm
型號 | EXT?70+35+45 | EXT?80+45+50 | EXT?90+50+50 | EXT?100+50+60 | EXT?120+60+60 |
放線范圍 | 500-630 | 630-800 | 800-1000 | 1000-1250 | 1000-1250 |
適應導體 (mm2) | 0.35-2.5 | 0.35-4.0 | 1.0-6.0 | 1.0-6.0 | 1.5-10.0 |
完成外徑 (mm) | 1.0-4.0 | 1.0-4.0 | 1.5-7.0 | 2.0-8.0 | 2.5-8.0 |
絕緣厚度下限 (mm) | 0.2-1.2 | 0.2-1.2 | 0.2-1.2 | 0.2-1.2 | 0.2-1.2 |
適應材料 | PVC、PA | ||||
出膠量 (kg/h) | 180 | 300 | 400 | 600 | 800 |
線速上限 (m/min) | 1200-2000 | 1200 | 1200 | 1200 | 1200 |
冷卻方式 | 單層噴淋 ? 多圈回轉冷卻箱 | ||||
牽引方式 | 雙輪牽引或履帶牽引 | ||||
收線方式 | 雙盤自動收線機 | ||||
收線范圍（全自動收線） | 500-630 | 630-800 | 800-1000 | 1000-1250 | 1000-1250 |

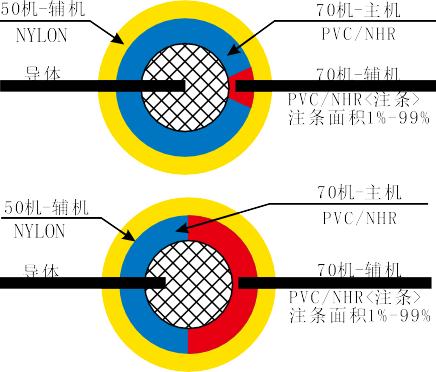

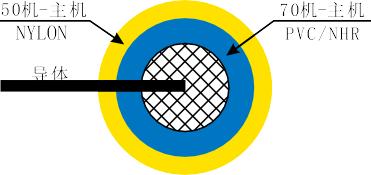

線材截面示意圖
免對微調 - 雙層共擠機頭70+50 PVC+PA 共擠機頭
免對微調 - 三層共擠機頭70+70+50 PVC+PA 三層共擠機頭
